【GRLコラムvol.6】3リンクリジットとは？構造と5リンクとの違いを解説します

ジムニーやランドクルーザーなどの4×4に乗っていると、カタログやカスタム雑誌で一度は耳にする「3リンクリジット」という言葉。

なんとなく足回りのことだとは知っていても、「具体的な構造がいまいちピンとこない」「5リンク式と何が違うの？」「リフトアップすると走りにどう影響するの？」と疑問に感じている方も多いのではないでしょうか。

本記事では、3リンクリジットの基本的な仕組みから、オフロードにおけるメリット・デメリット、5リンク式とのマニアックな違い（駆動方式との相性や乗り心地の誤解など）、さらにはリフトアップ時に絶対に知っておきたい注意点までを徹底解説します。

足回りの構造を正しく理解することは、愛車のポテンシャルを最大限に引き出し、失敗のない理想のカスタムを叶えるための強力な武器です。

これから四駆のカスタムを始めたい方も、足回りのセッティングで悩んでいる方も、ぜひ最後まで読んでみてください。

3リンクリジットとは何か？

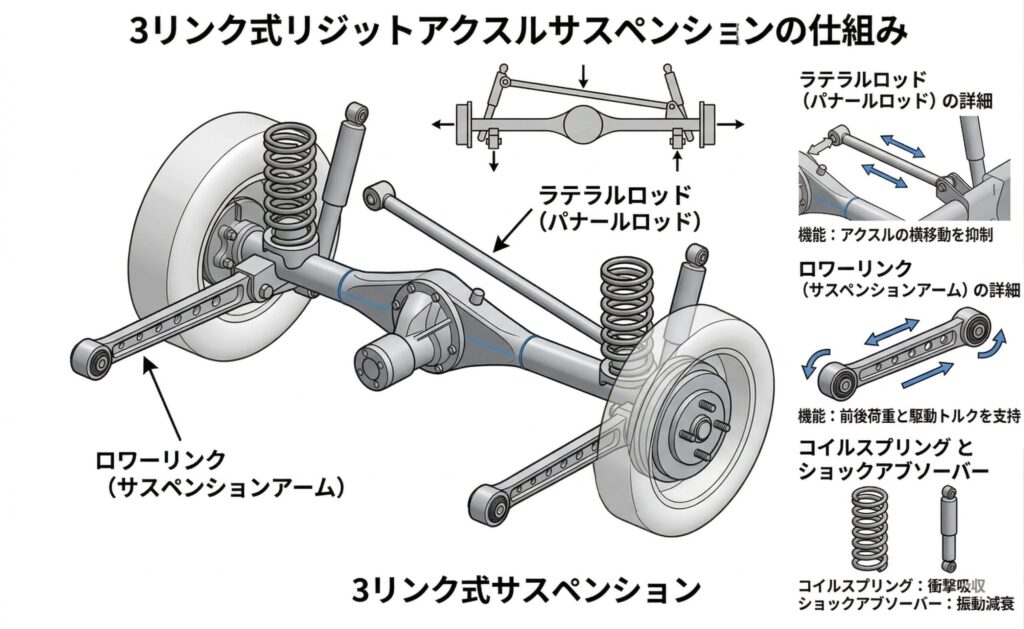

3リンクリジットの基本構造

3リンクリジットとは、左右のタイヤを1本の頑丈な車軸（ホーシング）でつないだ「リジットアクスル」を、3つのリンク（アームやロッド）で車体に支持するサスペンション形式です。

乗用車に多い独立懸架式とは異なり、左右のタイヤが1本の軸で繋がっているため、片側のタイヤが障害物に乗り上げると、その動きがシーソーのように反対側のタイヤにも伝わります。

この車軸の正しい位置を保つために、前後方向の動きやねじれを抑える「2本のアーム」と、左右方向のズレを抑える「1本のラテラルロッド」を組み合わせます。

合計3つの支点で位置決めを行うため「3リンク」と呼ばれます。

ここで重要なのは、「荷重を支える部材」と「位置を決める部材」を分けて考えることです。

車の重量や上下の衝撃はコイルスプリングとショックアブソーバーが受け持ち、リンク類はあくまで「アクスルが前後左右にズレないよう定位置に留める」という役割に徹しています。

それぞれの役割を整理すると、足回りの仕組みがグッと理解しやすくなります。

3リンクリジットがアクスルを支える仕組み

3リンクリジットでは、加速時の蹴り出しやブレーキング時にかかる強大な力を2本のアームで受け止め、コーナリング時の横方向の力はラテラルロッドで抑え込みます。

複数の部材で力を分担し、アクスル全体の位置関係を保つ仕組みです。

最大の強みは、路面の激しい凹凸に対してアクスルが一体となって傾くため、片側のタイヤが浮き上がりそうになっても、もう片方のタイヤが地面に押し付けられ、トラクション（接地力）を保ちやすい点にあります。

一方で、アームの長さや取り付け角度が変わると、アクスルの動き方にダイレクトに影響が出ます。

3リンクリジットは一見すると非常にシンプルな構造ですが、実は「リンクの配置や角度」によって走りの質感が大きく左右される、シビアで奥深い方式なのです。

3リンクリジットを採用している代表的な車種

前後3リンクを採用する車種の例

前後ともに3リンクリジットを採用している代表格といえば、スズキ・ジムニーとトヨタ・70系ランドクルーザープラドです。

とくにジムニーは、車体がコンパクトで下回りの構造を目視しやすいため、3リンクリジットの仕組みを学ぶ入口として最適な車種と言えます。

悪路でタイヤを確実に接地させるという四駆本来の目的と、このサスペンション形式は非常に相性が良く、長年にわたり採用され続けています。

車格が大きく異なる70系プラドでも、車軸をどう支えるかという基本思想は共通しています。

ここを押さえておくと、3リンクが決して一部の特殊な車だけのものではないことがわかります。

前3リンク・後5リンクを採用する車種の例

前後3リンクの車種だけを見ていると、他の方式（5リンクなど）との違いが見えにくくなることがあります。

そこで比較対象としてわかりやすいのが、トヨタ・80系ランドクルーザーです。

80ランクルは、フロントに3リンク、リアに5リンクという異なる方式を採用しています。

車の重量やエンジンのパワー、求められる乗り心地やトラクションのかかり方など、車の性格によって足回りに求められる動きは変わります。

「なぜ前後のリンク構成を変えているのか？」という視点を持つと、リンク本数の差が走りにどう影響するのかが想像しやすくなります。

3リンクリジットのメリットとデメリット

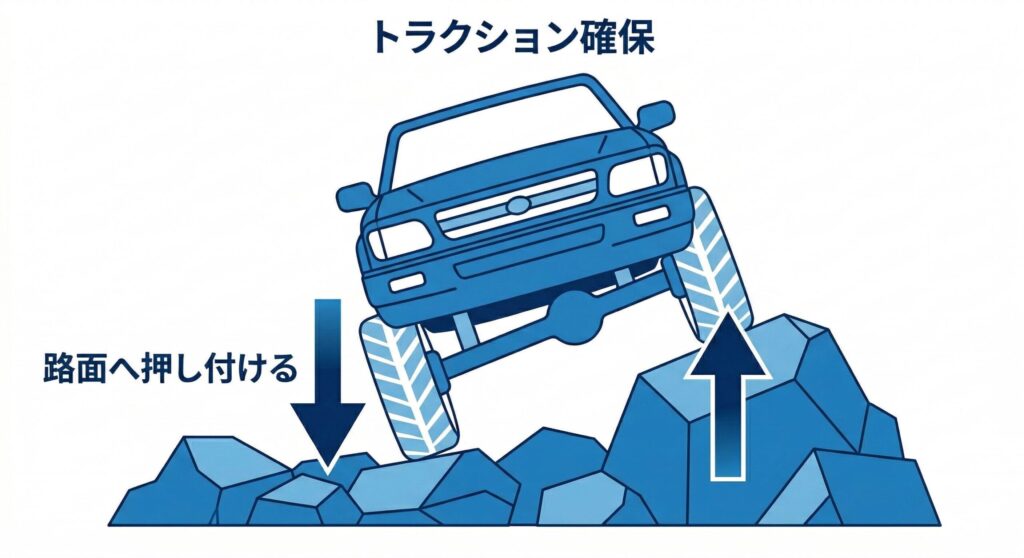

3リンクリジットのメリット

3リンクリジット最大の強みは、オフロードなどの悪路において「タイヤを地面に接地させやすい（トラクションを稼ぎやすい）」ことです。

左右のタイヤが1本の頑丈なアクスルでつながっているため、岩場などの段差で片側のタイヤが大きく押し上げられると、その力がシーソーのように働き、反対側のタイヤを地面に向かって強く押し付けます。

路面に大きくねじれがあるようなセクションでは、この特性が走破性に直結します。

また、サスペンションの「構造が分かりやすい」ことも大きなメリットです。

前後方向の動きは2本のリンクが受け持ち、左右方向のズレは1本のラテラルロッドで支えるという役割分担が明確なため、どの部材がどんな仕事をしているのかを把握しやすくなります。

部品点数が少ないぶん、ひとつひとつのパーツを太く頑丈に設計できるため強度を確保しやすく、ハードなクロスカントリー走行など、足回りに激しい負荷がかかる使い方と相性が良い方式です。

3リンクリジットのデメリット

一方で、3リンクリジットは構造がシンプルであるがゆえに、「サスペンションのジオメトリー（位置関係）の変化に敏感」というデメリットを持っています。

リンクの長さや角度、車体側への取り付け位置が少しでも変わると、アクスルの動き方やタイヤの接地面にダイレクトな影響が出ます。

とくにリフトアップなどで車高を上げた車では、見た目以上に足回りのバランスが崩れやすく、適切な補正パーツを組み込まないと真っ直ぐ走らなくなることもあります。

もうひとつの注意点は、5リンク式などの多連リンクに比べると「細かな動きのコントロールで不利になる」場面があることです。

リンクの本数が少ない分、アクスルのねじれや前後左右の位置決めを少数のブッシュ（接合部のゴム部品）に頼ることになり、サスペンションが大きく動く際の自由度が制限されやすくなります。

街乗りメインであれば気にならないことも多いですが、リフトアップによる姿勢変化が起きた際や、極端な悪路での挙動においては、この差が表れやすいでしょう。

3リンクリジットと5リンクリジットの違い

構造による「ねじれ」への強さの違い

3リンクと5リンクの決定的な違いは、アクスル（車軸）が交差するように動く「ねじれ」に対する耐性です。

3リンクリジットは、直進時の「上下の動き」にはスムーズに対応しますが、オフロードなどで車軸が大きくねじれるような場面では弱点もあります。

なぜなら、3リンクはアームがアクスルに固定されているため、ねじれの動きを接合部の「ゴムブッシュの変形」だけで吸収しなければならないからです。

そのため、ブッシュの可動域を超えた時点で足の動きは制限されることがあります。

一方で5リンクは、複数のアームが独立して動くためブッシュへの負担を逃がしやすく、構造的に「ねじれに強い」という特徴を持っています。

3リンクと5リンクで差が出やすい場面

両者の違いが顕著に表れるのは、サスペンションが大きく動くオフロードでの「足の伸び縮み」と、オンロードでの「直進安定性」です。

5リンクはアームが独立して動くため、岩場などの激しい段差で片側のタイヤが大きく持ち上がった際にも、アクスルの角度を適正に保ちやすく、スムーズに足が動きます。

対して3リンクは、アームがアクスルにがっちりと固定されている構造上、足が大きく伸び縮みする際にブッシュがねじれに耐えきれず、動きが制限されることがあります。

ただし、部品点数が少なく頑丈なため、ハードな衝撃への耐久性という面では3リンクにも独自の強みがあります。

駆動方式（パートタイムとフルタイム）との関係

リンクの構造は「4WDの駆動方式」とも密接に関わっています。

前後3リンクリジットは、アクスルのがたつきが少なく駆動力が逃げにくいため「パートタイム4WD」と相性が良い方式です。

普段は後輪駆動（FR）で走っていても、しっかりとトラクション（駆動力）を路面に伝えることができます。

対して、リアに5リンクを採用する車は「フルタイム4WD」であることが基本。

5リンクは足がしなやかに動く反面、FR状態で強い駆動力をかけるとサスペンションの動きによって力が逃げてしまう「トラクション逃げ」を起こしやすいからです。

常に四輪で駆動力を分散させるフルタイム4WDだからこそ、5リンクのしなやかさを活かしきれると言えます。

「5リンク＝乗り心地が良い」は誤解？街乗りの実態

カスタムを検討する際、「5リンクにすれば乗り心地が良くなる」と考える方がいますが、これは大きな誤解です。

リンクの本数が増えるのは、あくまで悪路で足を伸ばすための「ストローク量の問題」を解決するためであり、乗り心地の良さに直接関係するわけではありません。

乗り心地を左右するのは、主にショックアブソーバーやスプリングのセッティングです。

むしろ、舗装路での「街乗り」に限って言えば、3リンクリジットの方が有利な場面が多くあります。

構造がシンプルで無駄な動き（アクスルの遊び）が少ないため、ハンドリングに対する応答性が良く、オンロードではシャキッとした走りを楽しめるからです。

リフトアップ後に見直したい3リンクリジットの注意点

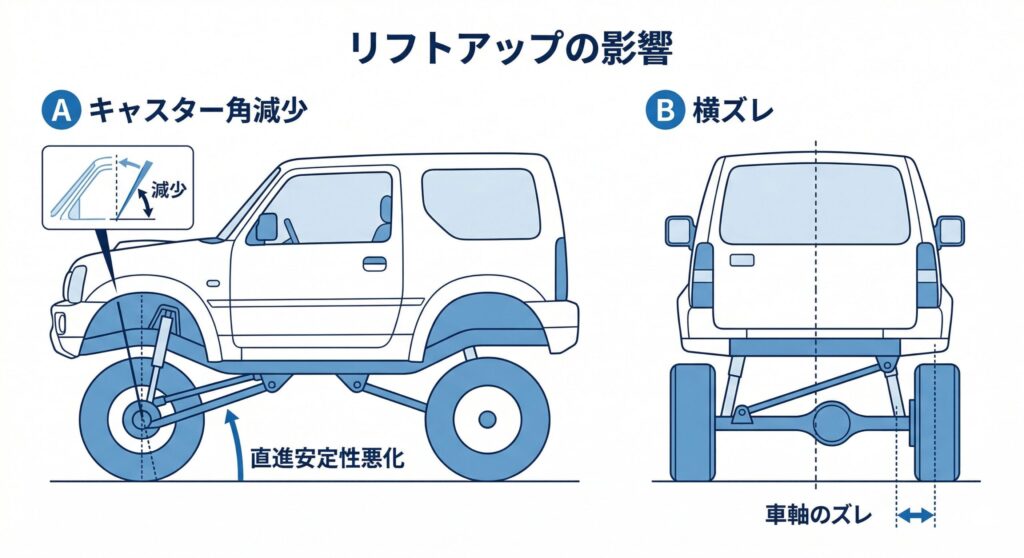

リフトアップ後に起こりやすい変化

3リンクリジットの車をリフトアップすると、サスペンションの構造上いくつかのジオメトリー（骨格の寸法や角度）変化が必ず起こります。

代表的なのが「キャスター角の減少」と「ホーシング（アクスル）の横ズレ」です。

車高が上がると、アクスルを支えるアームの角度が下向きになるため、タイヤの直進安定性を保つキャスター角が立ち気味になります。

これにより、走行中にハンドルがフラフラと落ち着かなくなる現象が起こります。

また、ラテラルロッドの角度もきつくなるため、車体に対してアクスルが左右どちらかに引っ張られ、タイヤの出幅が左右で非対称になってしまいます。

リフトアップ後に確認したい箇所

安全かつ快適に走るためには、リフトアップ量に応じた補正パーツの導入が必須です。

まず、直進安定性を取戻すために「キャスター補正ブッシュ」や「ダウンブラケット」を使用して、キャスター角を適正な数値に戻す必要があります。

次に、「調整式ラテラルロッド」などを使用し、アクスルの左右のズレの調整を検討します。

さらに、足が伸びた際にブレーキホースが引っ張られてちぎれないよう「ロングブレーキホース」への交換や、プロペラシャフトの角度がきつくなることで発生する異音（ペラ鳴り）を防ぐための延長スペーサーやダブルカルダンのプロペラシャフトの導入なども、検討すべき重要なポイントです。

ガレージレッドラインでは、お客様の用途にあった適切なリフトアップのご相談を随時受け付けております。

豊富なカスタム事例と知見を惜しみなくお伝えしますので、ぜひお気軽にお問い合わせください。

よくある質問

3リンクリジットとは何ですか

左右の車輪を1本の丈夫な車軸（ホーシング）でつないだ「リジットアクスル」を、前後方向を支える2本のアームと、左右方向のズレを抑える1本のラテラルロッドの合計「3本のリンク（支点）」で車体に固定するサスペンション構造のことです。
部品点数が少なく、頑丈で構造が分かりやすいのが特徴です。

3リンクリジットはジムニーだけの構造ですか

いいえ、ジムニー専用の構造ではありません。
4×4に古くから採用されてきた、実績のある形式です。
代表的な車種としては、トヨタの70系ランドクルーザープラド（前後とも）や、80系ランドクルーザー（フロントのみ）など、悪路走破性を重視する多くの4×4に採用されています。

3リンクと5リンクはどちらが優れていますか

用途や車の駆動方式によって適性が変わるため、一概に「こちらが優れている」とは言えません。
街乗りでのシャキッとしたハンドリングや、パートタイム4WDでの駆動力の伝わりやすさ、構造の頑丈さを重視するなら「3リンク」が有利です。
一方で、オフロードでタイヤを極限までストロークさせるような激しい「ねじれ」への対応力を求めるなら「5リンク」に軍配が上がります。
なお、リンク数が多いからといって単純に乗り心地が良くなるわけではありません。

リフトアップすると必ず補正が必要ですか

はい、車高を上げる場合は基本的に補正パーツの導入が必要です。
リフトアップをすると、アームの角度が下向きになって直進安定性（キャスター角）が失われたり、ラテラルロッドの角度がきつくなって車軸が左右どちらかにズレたりと、サスペンションの「位置関係（ジオメトリー）」が確実に崩れます。
これを放置すると「まっすぐ走らない」「ハンドルがブレる」といった危険な状態になるため、キャスター補正ブッシュや調整式ラテラルロッドなどでの適切なセッティングが必須になります。

まとめ

3リンクリジットは、一見シンプルながらもオフロードでの走破性を支える奥深いサスペンション構造です。

前後方向の動きと左右方向の位置決めを限られた部材で分担しているため、各パーツの役割を理解しやすいのが特徴。

一方で、リフトアップなどのカスタムを行う際には、そのバランスが崩れやすいため、適切な補正パーツでジオメトリーを整えてあげることが欠かせません。

本格4WDが持つ本来のポテンシャルを引き出すためにも、まずはこの3リンクリジットの基本構造と特性をしっかりと押さえておきましょう。
