4WDの足まわりについて調べていると、「5リンクリジッド」「5リンク式サスペンション」という言葉を目にすることがあります。
5リンクリジッドは、左右のタイヤを一本のアクスルでつないだリジッドアクスルを、複数のリンクによって位置決めするサスペンションです。
本格4WDやクロカン車で採用されることが多く、オフロードではサスペンションストロークやタイヤの接地性にも深く関係します。
ただし、5リンクだから足がよく動く、乗り心地が良くなると単純に決まるわけではありません。
この記事では、5リンクリジッドの構造から5本それぞれの役割、メリット・デメリット、3リンクとの違い、リフトアップによってリンク角が変わった場合の影響を順番に解説します。
- 5リンクリジッドを構成する5本の役割
- 3リンク・独立懸架との構造の違い
- リフトアップ後に確認したいリンク角と周辺部品
ガレージレッドラインでは費用感のご相談だけでも承っております。
豊富な知識と経験をもとに専門スタッフがお客様に最適なプランをご提案可能です。
どんなことでも構いませんので、まずはお気軽にお問い合わせください。
監修者
（株）STAY GOLD：Garage RedLine 代表 久保田 将平
Garage RedLine創業者。幼少期から車に親しみ、板金・カスタムの現場で技術を磨く。
2018年に独立し、現在は自社で多様なカスタム・整備に対応。TRY-XやXCT-Dualをはじめとしたレース・クロカン優勝経験を活かし、実践的な知識で監修を担当。
現在もドライバーとして活動している。
久保田 将平
この記事を書いた人
Garage RedLine Style 編集部
Garage RedLine Style 編集部は、4WD・旧車・カスタムカーを中心に、車両整備やパーツ、イベント、北海道ならではのカーライフ情報を発信する編集チームです。
実際の整備現場やイベント運営の視点をもとに、読者が安心して車を楽しめる情報をお届けします。
Garage RedLine Style 編集部
5リンクリジッドとは？5本のリンクでアクスルを支える仕組み
5リンクリジッドは、リンクの本数だけでなく、各リンクがどの方向の動きを受け持つかを把握すると構造が理解しやすくなります。

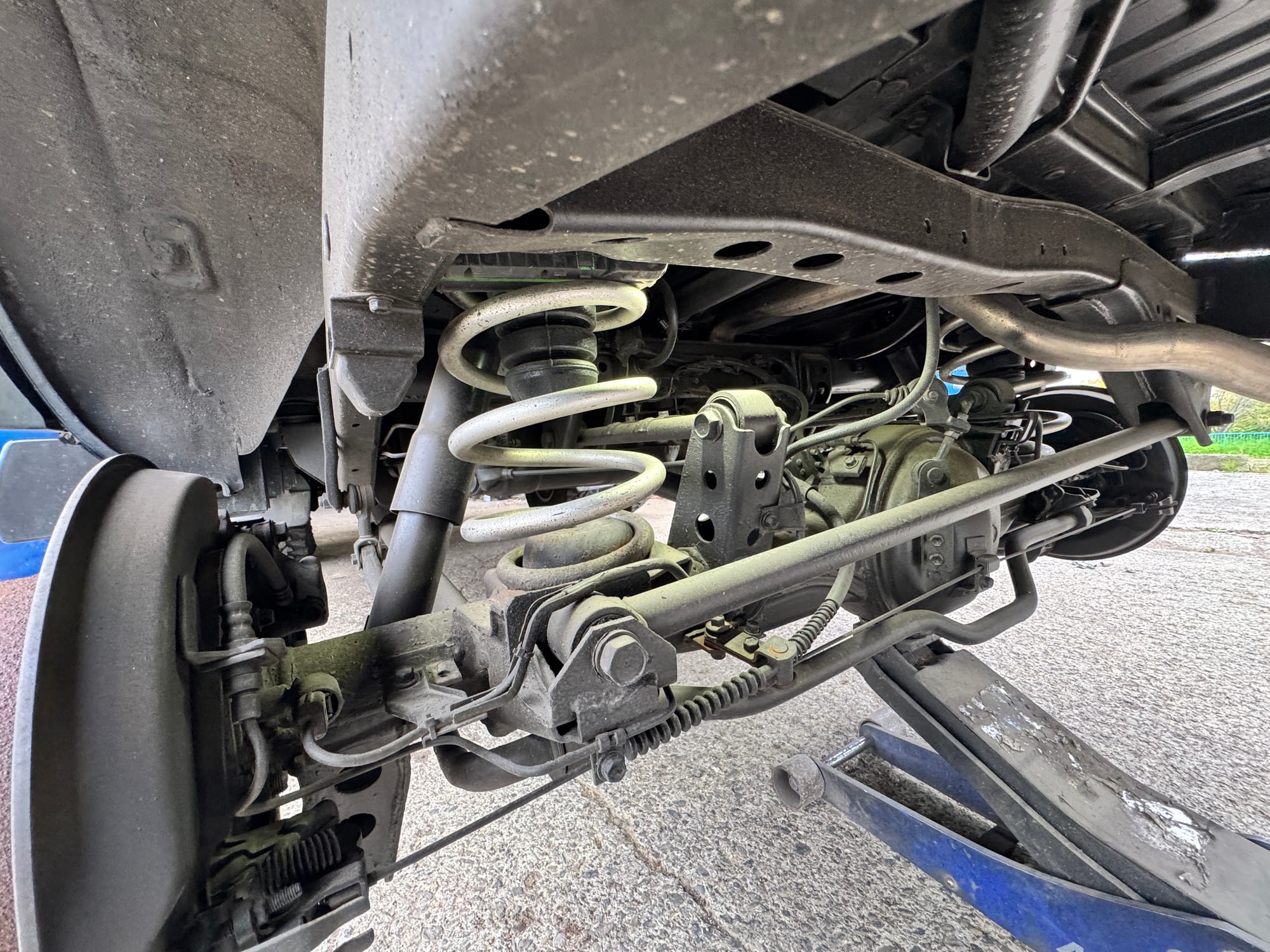

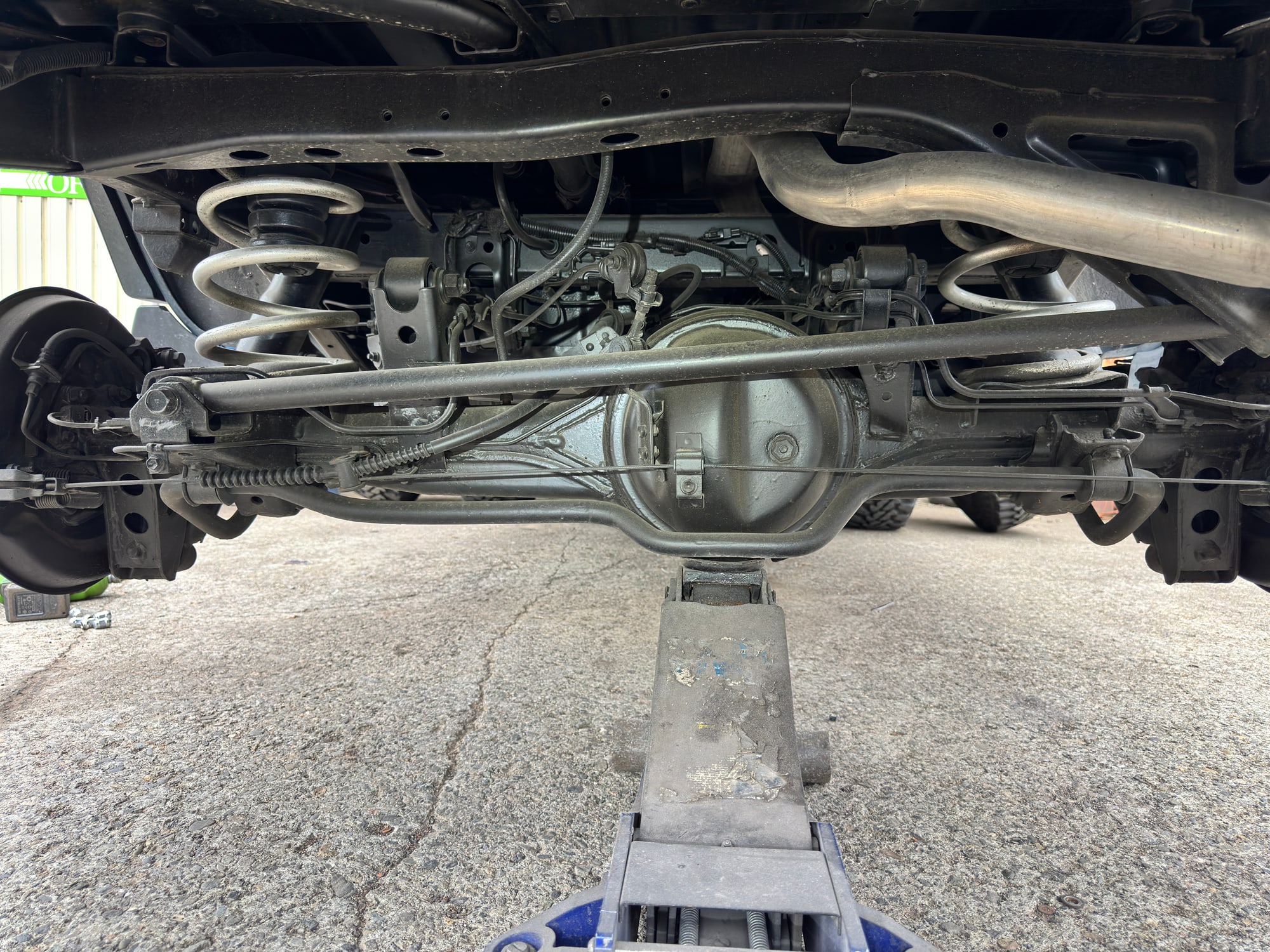

5リンクリジッドの基本構造

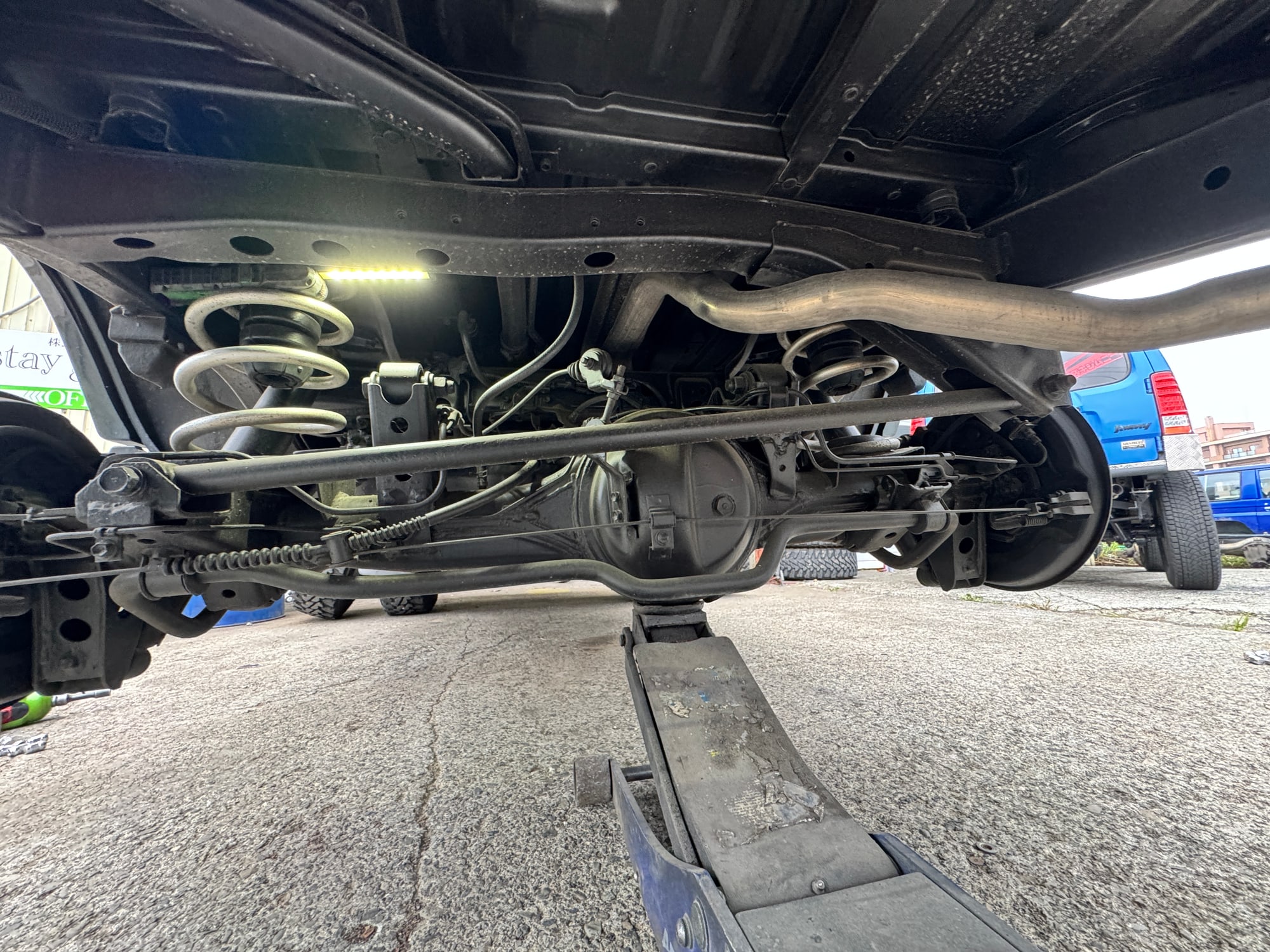

5リンクリジッドは、左右の車輪が一本のアクスルでつながったリジッドアクスルを、5本のリンクで車体側に保持するサスペンション形式です。
代表的な構成では、左右それぞれにアッパーリンクとロアリンクがあり、合計4本でアクスルの前後方向や回転方向の動きを支えます。
一般的な5リンクの構成
残る1本が横方向を位置決めするラテラルロッドやトラックバーです。
Jeep Wranglerもこの構成を採用しており、メーカー資料では前後とも2本のアッパー、2本のロアコントロールアーム、横方向を支えるトラックバーによる5リンクとして説明されています。
一方、2026年のランドクルーザーFJについて、トヨタはリアサスペンションを「ラテラルロッド付き4リンクリジット式」と表記しています。
前後方向を支える4本のリンクと横方向のラテラルロッドを分けて数える表記であり、「5リンク」という名称やリンクの数え方はメーカーによって異なる場合があります。
大切なのは、コイルスプリングやショックアブソーバーを「5本」の中に数えないことです。
リンクはアクスルの位置と姿勢を決める部品であり、車重を支えるスプリングや揺れを減衰させるショックとは役割が異なります。
5リンクリジッドが本格4WDに多く使われる理由
本格4WDでリンク式リジッドが使われる理由
5リンクリジッドは4WD専用の構造ではありません。
過去にはFR乗用車のリアにも採用例があり、トヨタの3代目クレスタでは、4気筒モデルに5リンク式リジッドリアサスペンションが採用されていました。
現在、5リンクリジッドを目にする機会が多いのは本格4WDやクロカン車です。
理由は「4WDだから5リンクが必要」というより、悪路走破性を重視する車両でリジッドアクスルが今も使われていることにあります。
リジッドアクスルは左右の車輪を一本のアクスルでつなぐため、凹凸の大きな路面でも接地性を確保しやすく、構造も堅牢です。
スズキもジムニーのリジッドアクスルについて、独立懸架と比べて凹凸路での接地性や対地クリアランス、過酷な環境での信頼性を利点として挙げています。
コイルスプリング式のリジッドアクスルでは、スプリングだけでアクスルの前後・左右位置や回転を支えることはできません。
そこでリンクを使って位置を決めながら、上下方向にはストロークできる構造が必要になります。
ランドクルーザー80系では、従来のリーフスプリング式リジッドサスペンションから、フロントにリーディングアーム式、リアに4リンク式のコイルスプリングサスペンションへ変更されました。
トヨタは、この変更により悪路走破性に加え、操縦性・安定性・乗り心地の向上を図ったと説明しています。
本格4WDでは、リジッドアクスルを残しながら、コイルスプリングとリンクを組み合わせる構造が使われてきた実例です。
一般的なFF乗用車では前輪が駆動と操舵を担い、左右輪を別々に動かせる独立懸架との相性が良いため、5リンクリジッドを使う必要性は低くなります。
FRにも採用例はあるものの、現在の乗用車では独立懸架が広く使われており、5リンクリジッドを代表的に見かけるカテゴリーが本格4WDというわけです。

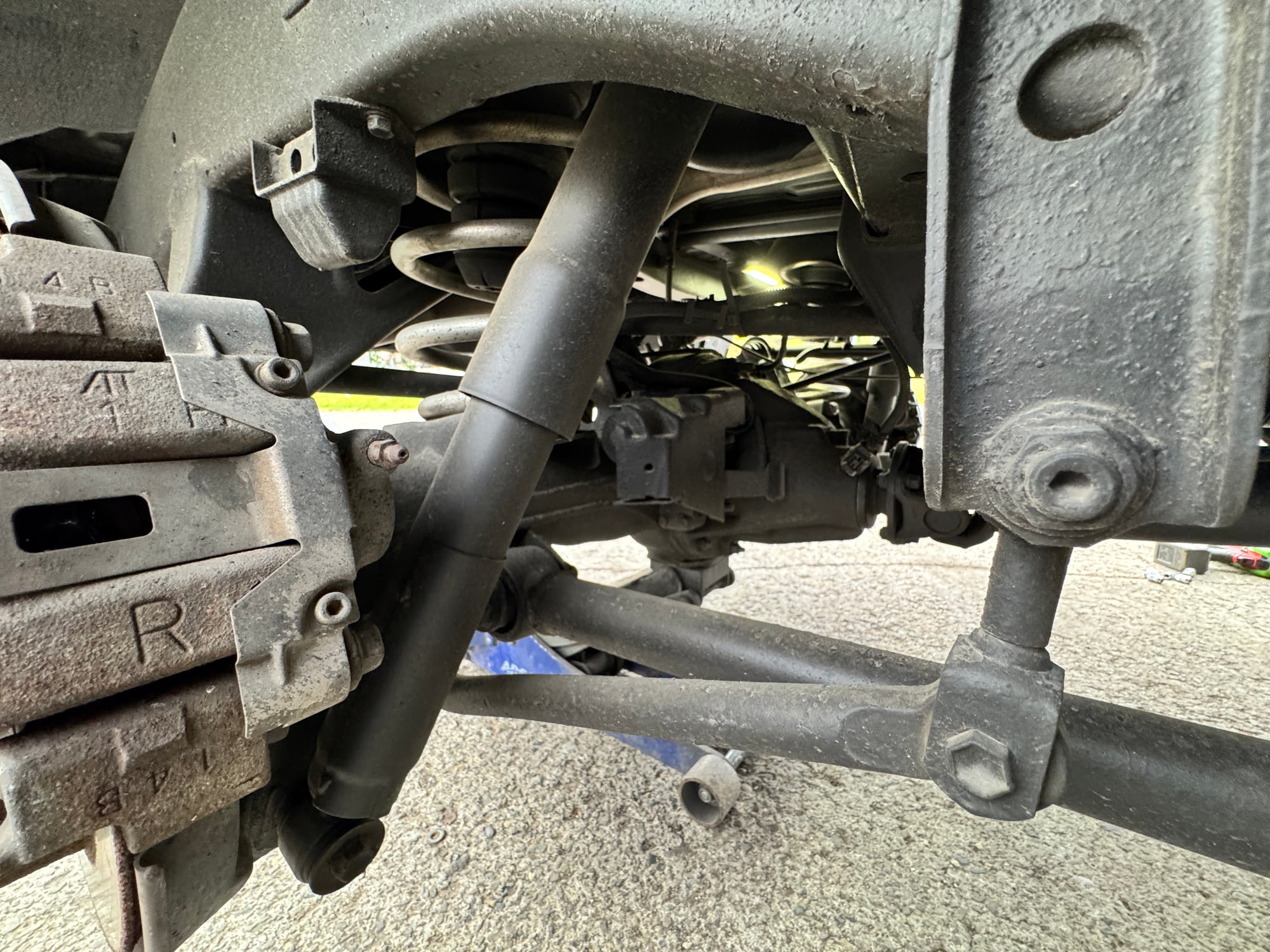

リンク・スプリング・ショックアブソーバーの役割
3つの部品は担当する仕事が違う
サスペンションの下をのぞくと、リンク、コイルスプリング、ショックアブソーバーなど複数の部品が並んでいます。
一見するとすべてがタイヤを上下させるための部品に見えますが、それぞれの担当は異なります。
リンクの役割は、アクスルが車体に対してどの位置にあり、ストロークしたときにどの軌道を通るのかを決めることです。
一方、コイルスプリングは車重を支えながら路面から入力を受け、縮んだあとに元へ戻ろうとします。
ショックアブソーバーは、スプリングが何度も伸び縮みし続ける動きを減衰させる部品です。
つまり、リンクだけを変更してもスプリング特性が変わるわけではなく、ショックを交換してもリンクジオメトリーそのものが変わるわけではありません。
5リンクの動きを考える際は、アクスルを「どこへ動かすか」と、動いた足を「どう支え、どう収束させるか」を分けて理解すると構造を把握しやすくなります。
同じ「5リンク」でもマルチリンクとは構造が違う
同じ「5リンク」でも左右輪の構造が違う
「5リンク式サスペンション」という名称は、必ずしもリジッドアクスルだけを指す言葉ではありません。
乗用車の独立懸架でも、片側の車輪を複数のリンクで支持する5リンク式やマルチリンク式が存在します。
5リンクリジッドとの大きな違いは、左右の車輪を一本のアクスルでつないでいるかどうかです。
リジッド式では、右のタイヤと左のタイヤが同じアクスルハウジングで結ばれており、そのアクスル全体をリンクで車体へ取り付けます。
独立懸架では左右それぞれの車輪が個別にストロークでき、リンクも片側の車輪位置や角度を制御するために配置されるのが基本です。
リンクの本数だけを見ると似ていますが、サスペンションとしての構造や動き方は別物です。
ランドクルーザー・ジムニーの情報は公式LINEでも
ガレージレッドラインでは、ランドクルーザーやジムニーを中心に、足まわり・リフトアップ・4WDカスタムのご相談を歓迎しています。今すぐ相談予定がなくても、まずは公式LINEを友だち追加しておいてください。
まずは友だち追加だけでも大歓迎です
5リンク式サスペンションはアクスルの動きをどう制御している？
この章では、アクスルを上下だけでなく前後・横・回転方向にも位置決めする仕組みを確認します。
リンクでアクスルの前後位置と回転を支える
車が走ると、アクスルには車重による上下方向の力だけではなく、加速や減速に伴う前後方向、さらに駆動トルクや制動力による回転方向の力も加わります。
仮にコイルスプリングだけでアクスルを車体の下へ置いた場合、こうした力を受けたときに前後位置や姿勢を保持できません。
アクスルは上下以外の方向にも動こうとする
5リンクリジッドでは、左右のアッパーリンクとロアリンクを使ってアクスルを車体側へ結び、前後方向の位置を支えながら回転方向の動きも制御します。
ただ固定するだけではなく、リンクの車体側とアクスル側には回転できる支点が設けられているため、サスペンションが上下へストロークする余地も残されています。
「必要な方向には動かし、不要な方向の動きを抑える」という役割が、リンク式サスペンションを理解するポイントです。

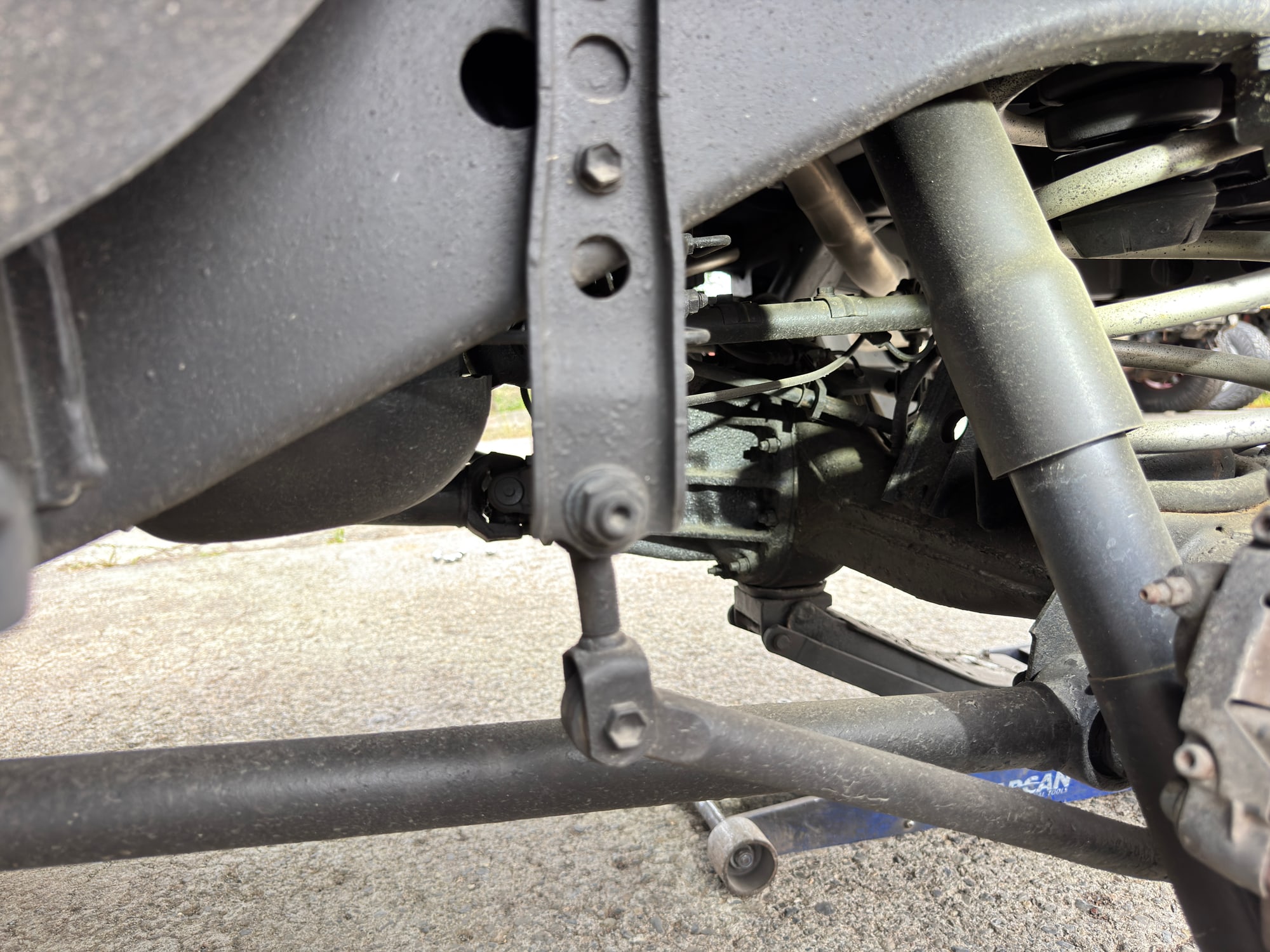

横方向の位置はラテラルロッドなどで支える
アッパーリンクとロアリンクで前後方向を支えても、アクスルの左右方向まで完全に位置決めできるとは限りません。
一般的な5リンクリジッドでは、車体とアクスルを斜めにつなぐラテラルロッドやトラックバーを使い、横方向への移動を抑えています。
リンクごとの主な担当方向
サスペンションが上下すると円弧を描くように動くのは、ラテラルロッドにも車体側とアクスル側の支点があるためです。
つまり、アクスルはストローク中に完全な垂直線だけを移動するわけではありません。
この特性は純正状態でも存在しますが、リフトアップによってロッド角が大きくなると位置関係も変わります。
後半では、リンク角とあわせて詳しく見ていきます。
サスペンションがストロークするとアクスルは円弧を描いて動く
サスペンションが縮んだり伸びたりするとき、アクスルは地面に対して真上・真下へ平行移動しているように見えます。
しかし、リンク式サスペンションでは各リンクの端が固定された支点を中心に回転するため、実際のアクスルは複数の円弧を組み合わせた軌道を通ります。
リンクは支点を中心に動く
たとえばロアリンクだけを横から見ると、車体側の取付部を中心とした円の一部を描くように動きます。
アッパーリンクも同様ですが、長さや取付位置が異なれば円弧の半径や方向も同じではありません。
複数のリンクが同時に動いた結果として、アクスルの前後位置や角度がストロークに合わせて変化します。
5リンクを理解するときに「ストローク量」だけを見ると、この動きが抜け落ちます。
どこまで上下するかに加えて、動いている途中でアクスルがどの軌道を通るかも重要な要素です。
リンクの長さや取付位置によってアクスルの軌道が変わる
アクスル軌道を左右する主な要素
同じ「5リンクリジッド」という形式でも、リンクの長さや車体側・アクスル側の取付位置まで同じとは限りません。
リンクが長ければ支点を中心とした円弧の半径は大きくなり、短ければ半径は小さくなります。
また、リンクを水平に近く配置するのか、強い角度を付けるのかによっても、ストローク中のアクスル位置や力の伝わり方が変化します。
アッパーリンクとロアリンクの位置関係も重要です。
横から見たときの延長線がどこで交わるかによって、加速時や登坂時に車体へ伝わる力の方向にも違いが生まれます。
つまり、「5リンクだからこの動きになる」という決まった答えはありません。
同じリンク本数でもジオメトリーが違えば特性は変わるため、形式名だけではなく配置まで見る必要があります。
5リンクリジッドのメリット｜アクスルの位置と姿勢を細かく制御しやすい
5リンクの利点は、アクスルを単に固定するのではなく、必要なストロークを残しながら位置と姿勢を設計できる点にあります。
アクスルの前後移動や回転を抑えやすい
5リンクリジッドのメリットは、複数のリンクを使ってアクスルの位置と姿勢を支えられることです。
一般的な構成では、左右2本ずつのアッパーリンクとロアリンクが前後方向を受け持ちます。
抑える動きと保持する動きを分ける
駆動力が加わったときにはアクスルハウジング自体を回転させようとする力も発生しますが、上下に配置されたリンクによって姿勢を保持できます。
このときのリンクの役割はアクスルを完全に固定することではありません。
前後や回転方向の不要な動きを抑えながら、上下方向にはサスペンションをストロークさせる必要があります。
4本のリンクをどの位置へ配置するかによって、アクスルの前後位置、回転方向の動き、駆動力を車体へ伝える経路などを設計できる点が5リンクの特徴です。
サスペンションストロークを確保する設計に対応しやすい
ストローク量はリンクだけでは決まらない

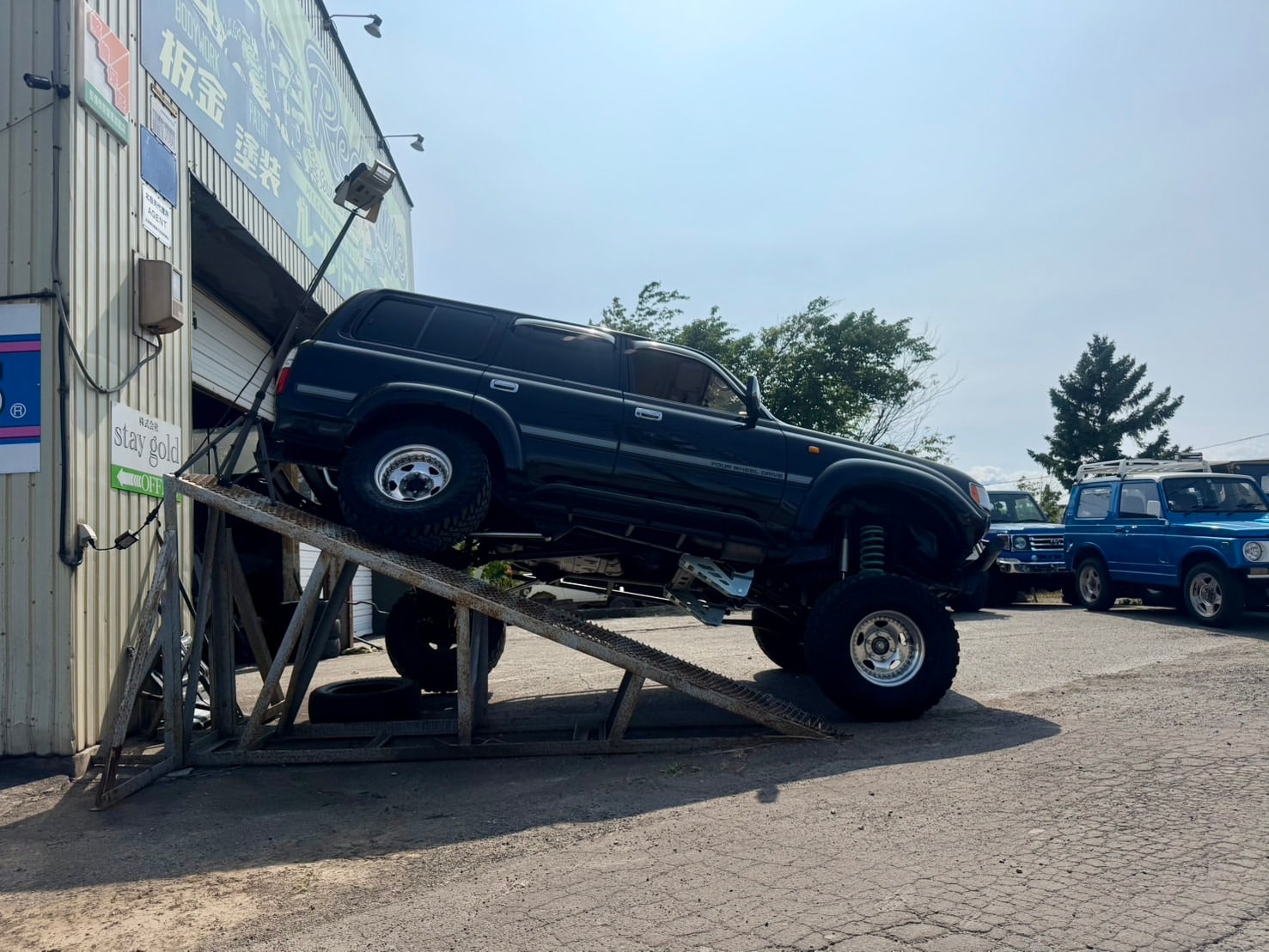

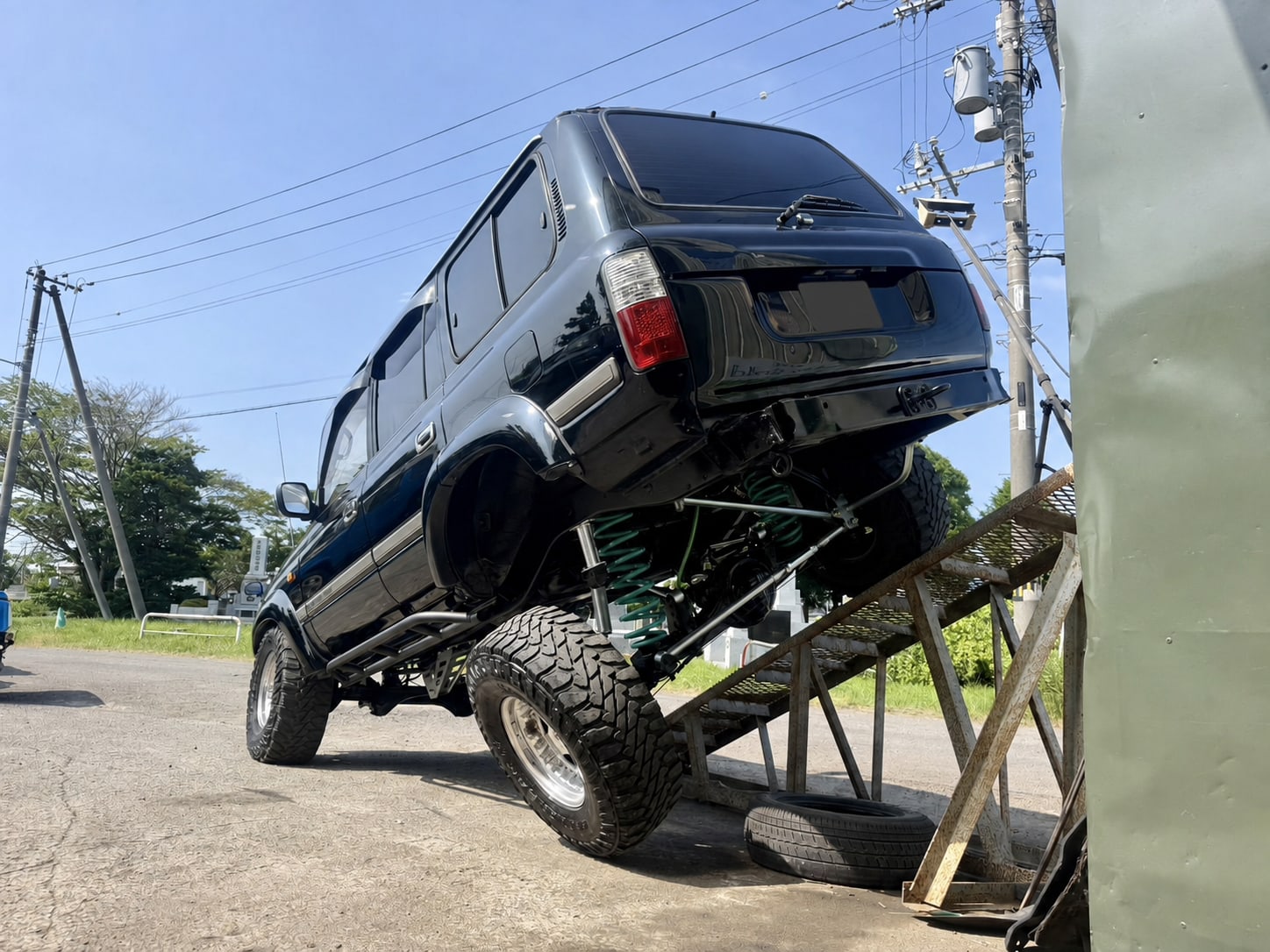

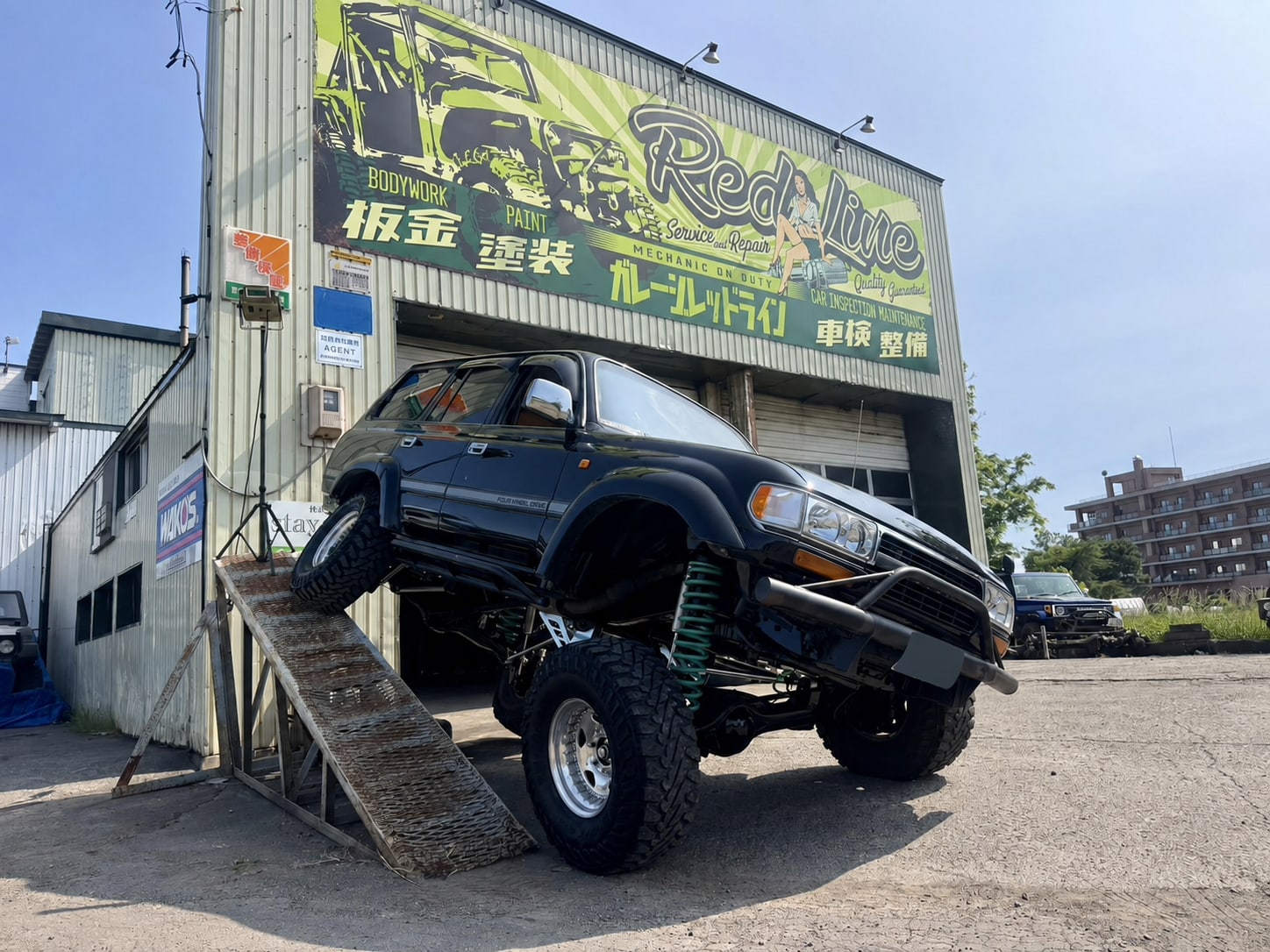

オフロードでは、左右のタイヤが大きく異なる高さを通る場面があります。
片側が岩へ乗り上げ、反対側がくぼみに入った場合などは、縮み側と伸び側の両方に十分なストロークがなければタイヤが路面から離れやすくなります。
リンク式のリジッドサスペンションは、リンクの支点を回転させながらアクスルを上下させられるため、大きなストロークを使う設計にも対応できます。
Wrangler Rubiconでは、フロントスタビライザーを切り離してホイールトラベルを増やす機構も用意されており、メーカーも悪路での可動量を重視しています。
ランドクルーザー300系でも、トヨタはリアサスペンションのアーム配置変更により、タイヤの浮きづらさを示すホイールアーティキュレーションを向上させる構造です。
オフロードでは単純なストローク量だけでなく、タイヤを路面に残すことが重要であり、そのためにはサスペンションアームの配置も関係します。
ただし、5リンクへ変更するだけでストロークが増えるわけではありません。
リンク長、ショック長、スプリング、スタビライザー、ブレーキホース、バンプストップなど、周辺部品を含めた可動範囲が必要です。

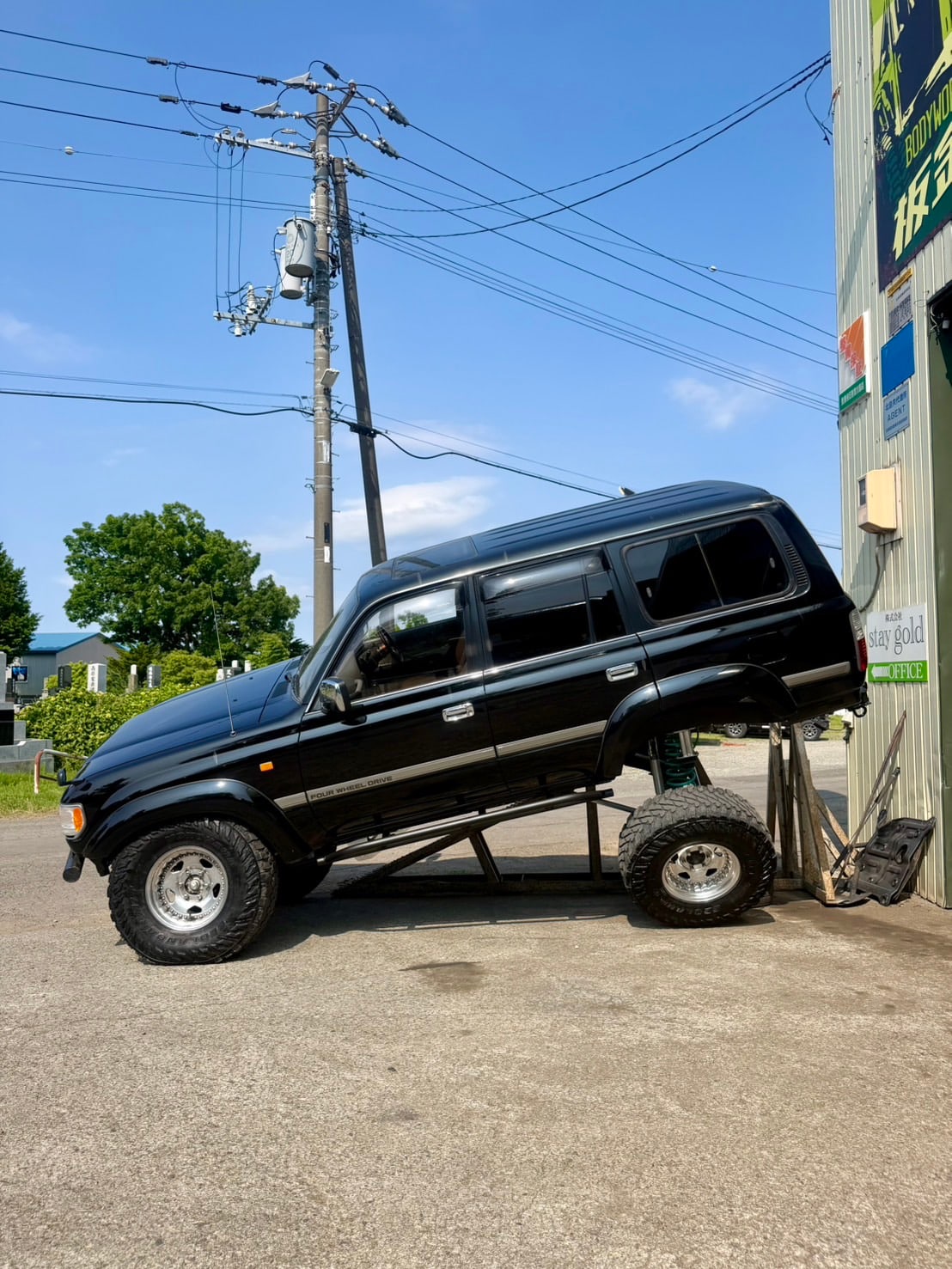

車体姿勢とタイヤ位置を横から確認した状態。
タイヤの接地性やトラクションを引き出しやすい
ストロークから駆動力までの流れ
オフロードで重要なのは、サスペンションが大きく動いて見えること自体ではなく、駆動輪が路面へ接触し、必要な駆動力を伝えられることです。
トヨタはランドクルーザー300系のホイールアーティキュレーションを「タイヤの浮きづらさ」と説明し、サスペンションアーム配置の変更によって向上させています。
大きく上下すること自体ではなく、凹凸路でできるだけタイヤの接地を維持することが、オフロードで駆動力を伝えるうえで重要です。
リジッドアクスルは左右輪が一本のアクスルでつながっており、独立懸架と比べて凹凸路で接地性を確保しやすい構造といえます。
5リンクでは、そのアクスルを複数のリンクで保持しながらストロークさせます。
リンク配置が適切で、ショックやスプリングなど周辺部品も十分な可動域を持っていれば、凹凸の大きい路面でもトラクションを確保しやすい足まわりを設計できます。
一方、ストローク量が大きくてもタイヤが地面を押す力が足りなければ、有効なトラクションにはつながりません。
接地しているか、どの程度荷重が残っているか、駆動力がどの方向へ伝わるかまで含めて考える必要があります。
5リンクの交点とトラクションの関係は、リア5リンクの解説記事で詳しく紹介しています。
5リンクリジッドのデメリット｜構造が複雑になり調整箇所も増える
リンクが増える分、点検箇所や部品同士の関係も増えます。変更時は足まわり全体として確認することが大切です。

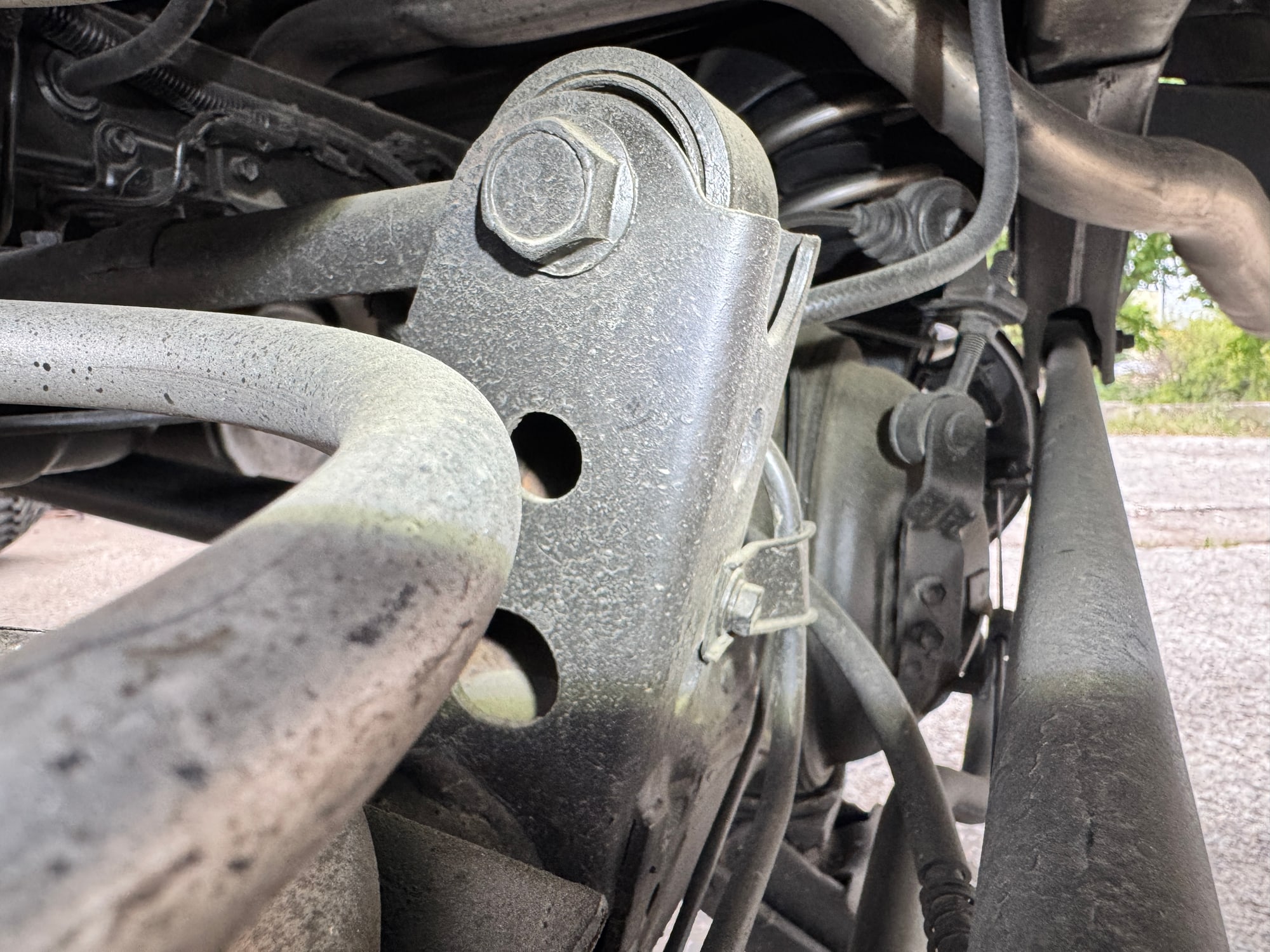

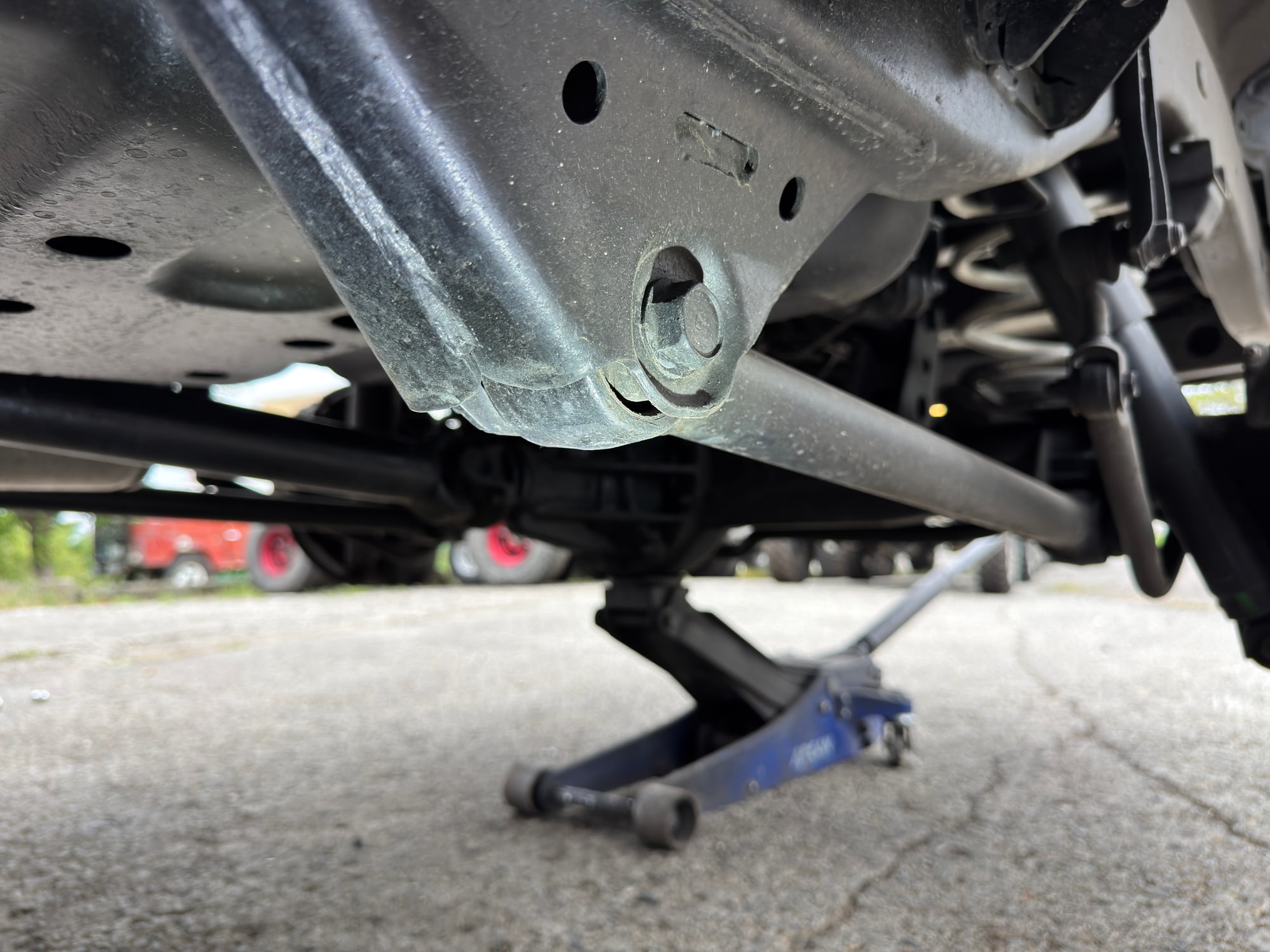

リンクやブッシュなどの部品点数が増える
リンク周辺で点検する主な箇所
5リンクでは複数のリンクを使ってアクスルを支えるため、シンプルな支持方式と比べて部品点数が多くなります。
リンクそのものだけではなく、両端にはブッシュやジョイントがあり、車体側とアクスル側にはブラケットや取付ボルトが必要です。
リンクが4本あれば、それぞれに複数の可動部と固定部が存在することになります。
これらは走行中に常に力を受ける部分です。
ブッシュが劣化すれば余分な動きが生じる場合があり、ブラケットやボルト周辺にも摩耗、緩み、変形、腐食などが発生する可能性があります。
北海道では冬季に融雪剤の影響を受ける機会も多いため、下回りを確認するときはリンク本体だけではなく、その取付部まで確認することが大切です。
構造が複雑になる分、点検対象も増えると考えておきましょう。
リンクの長さや角度によってサスペンションの動きが変わる
リンク変更の影響は足まわり全体へつながる
リンクを増やせば自動的に理想的なサスペンションになるわけではありません。
5リンクでは複数のリンクが互いに関係しながらアクスルの軌道を決めるため、長さや角度、取付位置の組み合わせが重要になります。
たとえば、ロアリンクとアッパーリンクの長さや角度が変われば、ストローク中のアクスル前後位置や回転方向の変化も同じではありません。
ラテラルロッドの長さや角度が変われば、上下動に伴う横方向の変位量にも影響します。
各リンクが描こうとする軌道の関係によっては、ブッシュへ大きなねじれが加わったり、サスペンションが動きにくくなったりするケースも考えられます。
5リンクは調整できる要素が多い一方、その組み合わせを考える必要がある構造でもあります。
部品単体ではなく、サスペンション全体で確認することが欠かせません。
5リンクだけで乗り心地やロールは決まらない
乗り心地・ロールに関係する主な要素
5リンクについて調べると、「乗り心地が良くなる」「ロールが増える」といった評価を目にすることがあります。
しかし、車の乗り味やロール量をリンク本数だけで判断することはできません。
車体の上下動にはスプリングレートやショックの減衰力が関係し、コーナリング時のロールにはスタビライザー、車高、重心位置、タイヤなども影響します。
ブッシュの硬さや取付位置によっても、入力に対する車体の反応は変わります。
5リンク化したあとに挙動が変わった場合でも、「リンクが2本増えたから」と結論を急がず、同時に変更された足まわり全体で考えることが重要です。
ストローク量を増やすほど周辺部品との干渉確認が重要になる
伸び側・縮み側で確認するポイント
オフロード車では大きなサスペンションストロークが注目されますが、アクスルが大きく動けるようになれば、同時に周辺部品も広い範囲を移動します。
伸び側ではショックの全長やブレーキホース、ABS配線などが限界に達していないか確認が必要です。
縮み側ではショックの底付きだけでなく、タイヤとフェンダー、スプリング、バンプストップなどの位置関係も見なければなりません。
また、アクスルの角度や位置が大きく変化すれば、プロペラシャフトの角度や周辺部品とのクリアランスにも影響する場合があります。
ストロークが大きいこと自体を目標にするのではなく、伸び切りから縮み切りまで無理なく動ける範囲を確保することが重要です。
実車では静止状態だけで判断せず、可能な範囲で足を動かしながら確認する必要があります。

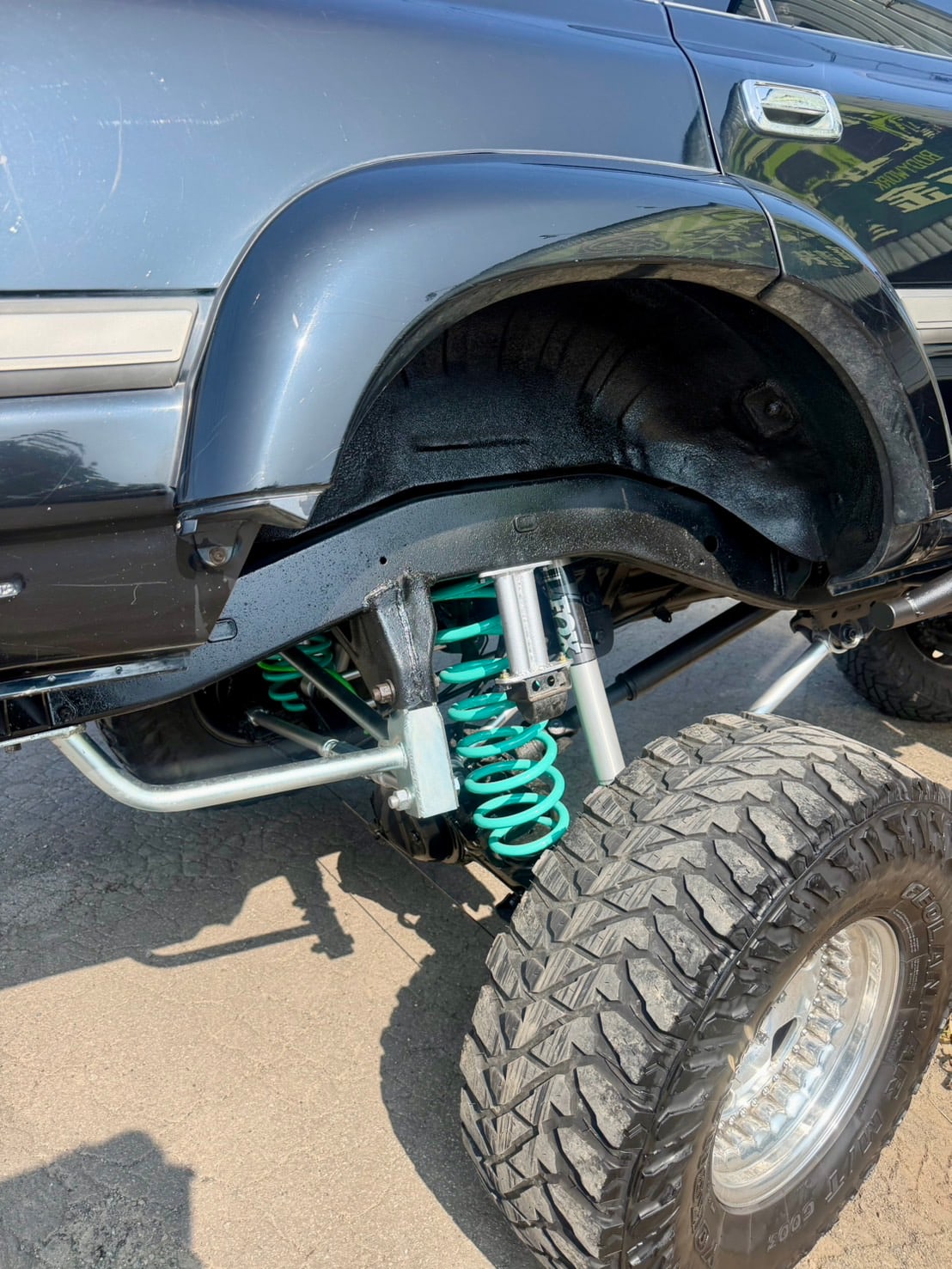

クリアランスを確認。
静止時だけでなくリンク角や周辺部品との距離も確認します。
3リンクと5リンクの違い｜アクスルの支持方法とリンク構成を比較
3リンクと5リンクは、どちらが上という比較ではなく、アクスルを支える方法が異なる構造です。
3リンクリジッドの基本構造
3リンクを構成する部品
3リンクリジッドも、左右の車輪を一本のアクスルでつないだリジッドアクスルをリンクで保持する方式です。
ジムニーでは前後とも3リンクリジッドアクスル式コイルスプリングを採用しており、スズキの現行モデルでもこの基本構造が継承されています。
ジムニーの場合、前後方向を支える左右のアームと、横方向を支えるラテラルロッドによってアクスルを位置決めします。
ここで注意したいのは、「3リンクはリンクが少ないから簡易的」「5リンクはリンクが多いから上位」という関係ではないことです。
3リンクには3リンクの支持方法があり、車体サイズ、アクスル重量、必要なストローク、用途などを踏まえて設計されています。
リンク本数を性能の順位として見るのではなく、アクスルをどの部品で支えているかの違いとして考えるのが適切です。
5リンクではアクスルを支えるリンク構成が異なる
アクスルの支持方法を比較
| 比較 | 3リンク | 5リンク |
|---|---|---|
| 縦方向 | 左右のアーム | アッパー＋ロア |
| 横方向 | ラテラルロッド | ラテラルロッド等 |
| 部品点数 | 比較的少ない | 比較的多い |
3リンクと5リンクの大きな違いは、アクスルの前後方向や回転方向をどのリンク構成で受け持つかにあります。
一般的な5リンクでは左右2本ずつ、合計4本の縦方向リンクを使い、さらにラテラルロッドなどで横方向を支えます。
一方、ジムニーの3リンクでは、左右のアームとラテラルロッドでアクスルを位置決めしています。
リンクが増えると、前後方向の支持とアクスル回転方向の制御を別のリンク配置として考えやすくなる反面、ブッシュやブラケットなどの部品点数も多くなります。
どちらもリジッドアクスルを保持するという目的は共通していますが、そのための方法が異なる構造です。
リンク構成の違いがアクスルの動きに影響する
動きを決めるのはリンク本数だけではない
3リンクと5リンクではアクスルの支持方法が違うため、ストローク中の動き方や力の受け方にも違いが生まれます。
ただし、ここでも「5リンクの方が動く」「3リンクの方が動かない」と単純には比較できません。
実際の可動量にはリンク長、取付位置、ブッシュ、ショック、スプリング、スタビライザーなどが関係するからです。
リンク構成を見る意味は、タイヤが何cm上下するかだけではなく、アクスルの回転をどの部品で受け、駆動力を車体へどのように伝える設計なのかを理解することにあります。
3リンクリジッドの構造やメリット・デメリットについては別記事で詳しく解説しています。
5リンクとの比較をさらに深く知りたい場合は、3リンク側の仕組みも合わせて確認すると理解しやすいでしょう。
リフトアップで5リンクの角度が変わると何が起こる？
車高を変えると、リンクの角度だけでなく、ストローク中のアクスルの軌道や周辺部品との位置関係にも影響します。
車高が上がるとリンクの取付角度が変わる
リフトアップで確認する5つの変化
リフトアップによって車体とアクスルの距離が広がると、純正リンクをそのまま使用していてもリンクの角度は純正車高時とは変わります。
純正状態では比較的水平に近かったロアリンクが、車高を上げたことでアクスル側へ向かって強い角度を持つ場合もあるでしょう。
アッパーリンクやラテラルロッドも同様です。
リンクは支点を中心に円弧運動するため、初期角度が変われば、ストロークした際に通る軌道も純正状態と同じにはなりません。
リフトアップ量が大きくなれば、アクスルの前後位置や横方向の位置、駆動系の角度なども確認対象に入ります。
車高だけを見ればボディーとアクスルの間隔が広がっただけに見えますが、サスペンション側では複数のリンクジオメトリーが同時に変化している点が重要です。
リンク角の変化はアクスルの軌道にも影響する
車高変更からアクスル軌道まで
リンクは車体側の取付部を中心に円弧を描くため、リンクの初期角度が変わればアクスルの動き方にも影響します。
たとえば車高を上げてロアリンクの角度が大きくなった状態では、サスペンションが縮み始めたときにアクスルが前後方向へ移動する量や方向も純正時と同じとは限りません。
アッパーリンクも同時に動くため、実際には複数の円弧が組み合わさり、アクスルの位置と姿勢が決まります。
ここで重要なのは「リンクが斜めになること自体が悪い」という話ではありません。
車高や用途に合わせて、どの位置からどの軌道を通るように設計されているかを見る必要があります。
リフトアップ後のサスペンションを考える際は、静止状態の車高だけではなく、伸び側・縮み側でアクスルがどこへ移動するかまで確認したいところです。
ラテラルロッドの角度によって横方向の動きも変化する
リフトアップ後に見る3つのポイント
ラテラルロッドはアクスルの横方向を支える部品ですが、ストローク中に長さが変わるわけではありません。
車体側またはアクスル側の支点を中心に円弧を描くため、アクスルが上下すると横方向の位置もわずかに変化します。
純正車高ではメーカーが想定した角度と可動範囲に設定されていますが、リフトアップするとラテラルロッドの初期角度が変わります。
車高を大きく変更した場合、静止状態でもアクスルの左右位置が純正状態から変化することがあり、ストローク中の横方向移動量にも影響します。
こうした位置変化はタイヤとフェンダーのクリアランスや、左右での見え方だけの問題ではありません。
リンクやショックなど周辺部品との位置関係にも関係するため、車高変更時にはラテラルロッドを含めた確認が必要です。
アッパーリンクとロアリンクの交点も変化する
リンク角の変化は交点にもつながる
5リンクリジッドを横から見ると、アッパーリンクとロアリンクはそれぞれ異なる角度で配置されています。
この2本を仮想的に延長すると交わる点があり、この位置は駆動力や制動力が車体へ伝わる際の挙動を考えるうえで重要です。
リフトアップによってリンク角が変われば、当然ながら延長線が交わる位置も変化します。
つまり、同じアッパーリンクとロアリンクを使用していても、車高や取付位置が変わることでリンクジオメトリー全体の関係が変わる可能性があります。
この交点と重心位置、タイヤ接地点などを組み合わせて考えると、加速や登坂時に車体へどのように力が伝わるかをより深く理解できます。
リア5リンクリジッドの「交点」とトラクションについて別記事で詳しく解説しているため、ここでは概要にとどめます。
詳しくは以下の記事を参考にしてください。
リフトアップや足まわりの相談も大歓迎です
リフトアップ後のリンク角や足の動き、現在のサスペンション仕様など、気になることがあれば公式LINEからご相談ください。
公式LINEを友だち追加して相談するランドクルーザー・ジムニーを中心に足まわりのご相談を受け付けています
5リンクの動きはショック・スプリング・スタビライザーでも変わる
リンクはアクスルの位置と軌道を決めますが、実際の動きや乗り味は周辺部品との組み合わせで決まります。

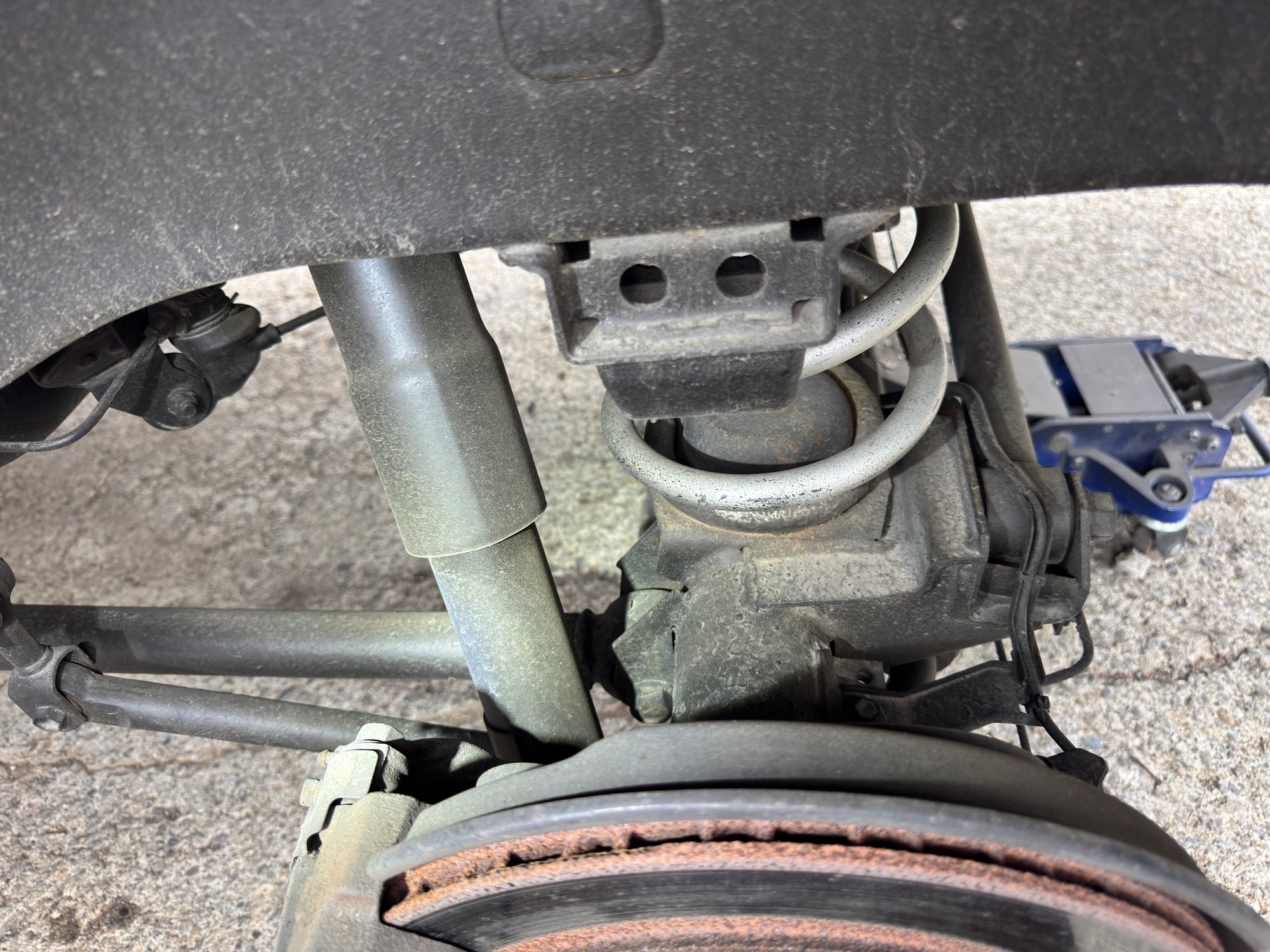

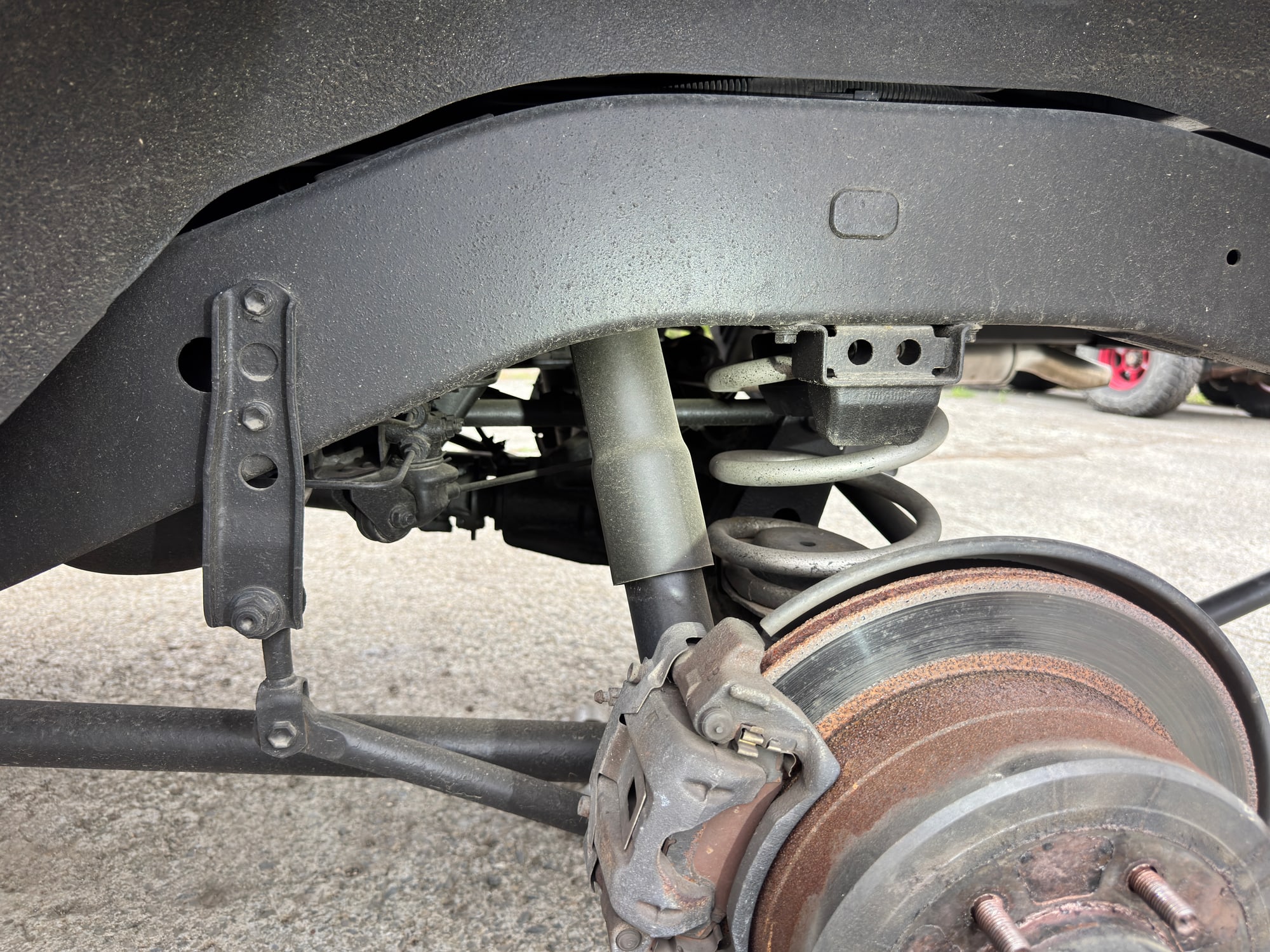

ショックアブソーバーとスプリング
支える部品と、動きを収める部品
5リンクがアクスルの位置と軌道を決めても、車が路面から受ける衝撃や上下動の収まり方までリンクだけで決まるわけではありません。
コイルスプリングは車重を支えながら路面入力を受け、縮んだあとに反発します。
ショックアブソーバーは、その伸び縮みが何度も続かないように減衰力を与える部品です。
同じリンク構成でもスプリングレートやショックの減衰特性が違えば、段差を越えたときの動き、荷重移動の速さ、路面追従性などは変化します。
オフロード向けにストロークを確保したい場合でも、単純に長いショックへ交換すればよいわけではありません。
伸び切り、縮み切り、スプリングの自由長、バンプストップなどを含めて可動範囲を考える必要があります。
スタビライザー
オンロードと悪路で求める動きが違う
スタビライザーは左右のサスペンションをつなぎ、左右輪の動きに差が生じたときにねじれることで車体のロールを抑える部品です。
オンロードではコーナリング時の姿勢を安定させる役割がありますが、オフロードで左右輪を大きく別々に動かしたい場面では、スタビライザーのねじり抵抗がストロークへ影響します。
Jeep Wrangler Rubiconにはフロントスタビライザーを電子的に切り離し、地形に応じてホイールトラベルを増やす仕組みが採用されています。
ここからも分かるように、5リンクだからどこまでも自由に足が動くわけではありません。
一方で、スタビライザーを弱くすればすべて解決するという話でもなく、オンロードでのロールや操縦性とのバランスを考える必要があります。
使用環境によって求められる特性は変わります。
ブッシュの硬さや状態
ブッシュ周辺で確認したい状態
リンクの両端に使われるブッシュは、リンクと車体、リンクとアクスルをつなぐ重要な部分です。
ゴムブッシュには振動や衝撃を吸収する役割があるほか、サスペンションが動いた際に一定のたわみを許容します。
一方、ブッシュの硬さや形状が変わればリンクの動きや入力の伝わり方にも影響します。
柔らかければ良いわけでも、硬ければ高性能になるわけでもありません。
オンロードでの応答性、振動、オフロードでのねじれ量などを含めて考える必要があります。
また、長期間使用したブッシュに亀裂や大きな変形が生じると、本来想定していた位置からアクスルが余分に動く原因になることがあります。
5リンクはブッシュの数も増えるため、足まわりを見る際にはリンク本体だけでなく両端の状態まで確認しましょう。
5リンクリジッドについてよくある質問（Q&A）
ここでは、5リンクリジッドの構造と特性について、よくある疑問を簡潔に整理します。
- 5リンクリジッドの5本とはどの部品ですか？
-
一般的には、前後方向と回転方向を支える4本のアッパー・ロアリンクと、横方向を位置決めするラテラルロッドまたはトラックバーの合計です。
コイルスプリングやショックアブソーバーは、5本のリンクには数えません。
- 5リンク式サスペンションとマルチリンクは同じですか？
-
同じではありません。5リンクリジッドは左右輪を1本のアクスルでつなぎ、アクスル全体をリンクで支持します。
独立懸架の5リンクやマルチリンクは、左右の車輪を個別に支持する構造です。
- 3リンクと5リンクは何が違いますか？
-
どちらもリジッドアクスルを位置決めする方式ですが、縦方向と回転方向を受け持つリンクの構成が異なります。
本数だけで優劣は決まらず、リンク長・取付位置・用途を含めて考える必要があります。
- 5リンクのメリットは何ですか？
-
複数のリンクでアクスルの前後位置や回転方向を制御しながら、上下方向のストロークを許容できることです。
配置を設計することで、ストローク中の軌道や力の伝わり方を調整できます。
- 5リンクのデメリットは何ですか？
-
リンク、ブッシュ、ブラケットなどの部品点数と点検箇所が増える点です。
リンクの長さ・角度・取付位置の組み合わせで動きが変わるため、部品を変更する際は足まわり全体を確認します。
- 5リンクにすると乗り心地やロールは変わりますか？
-
5リンクだけで乗り心地やロールが決まるわけではありません。
スプリング、ショック、スタビライザー、ブッシュ、車高、タイヤなどの組み合わせで変化します。
まとめ
5リンクリジッドは、左右のタイヤを一本のアクスルでつないだリジッドアクスルを、複数のリンクによって位置決めするサスペンションです。
代表的な構成では、4本の縦方向リンクがアクスルの前後位置や回転方向を支え、ラテラルロッドなどが横方向を保持します。
現在、本格4WDで見かけることが多いのは、悪路での接地性や耐久性を重視してリジッドアクスルを採用する車両と相性がよいためです。
ただし、5リンクリジッド自体が4WD専用というわけではありません。
メリットは、リンクの配置によってアクスルの位置や姿勢、ストローク中の軌道を設計できること。
一方でリンクやブッシュなどの部品点数が増え、車高や取付角の変更によって動きが変化する点には注意が必要です。
5リンクを見る際は「5本あるからよく動く」と考えるのではなく、各リンクがどの方向を支え、アクスルをどのように動かしているのかまで確認すると、サスペンションの仕組みをより深く理解できます。
足まわりで気になることがあれば、まずは公式LINEへ
「リフトアップしたい」「今の足の動きが気になる」「何を変更すればよいか分からない」といった段階でも構いません。ガレージレッドラインでは、ランドクルーザーやジムニーを中心に、足まわり・サスペンション・4WDカスタムのご相談を歓迎しています。
分かる範囲で車種や現在の仕様を送っていただければOKです
